TP6 : La redondance LAN (STP)

NB : Utiliser « cisco » pour tous les mots de passes.

1. Réalisez la topologie ci-dessus sur Cisco Packet tracer.
2. Analysez la topologie.
3. En mode simulation envoyer un message icmp de PC2 vers PC3.
4. Interprétez le résultat.
5. Déterminez le pont racine de la topologie en justifiant votre réponse.
6. Analysez la table MAC de chaque commutateur.
7. Désactivez le port Fa0/24 du commutateur SW1.
8. En mode simulation envoyer un message icmp de PC2 vers PC3 en analysant le résultat.
9. Réactivez le port Fa0/24 du commutateur SW1.
10. Analysez le résultat.
11. Attribuez le rôle pont racine à un autre commutateur.

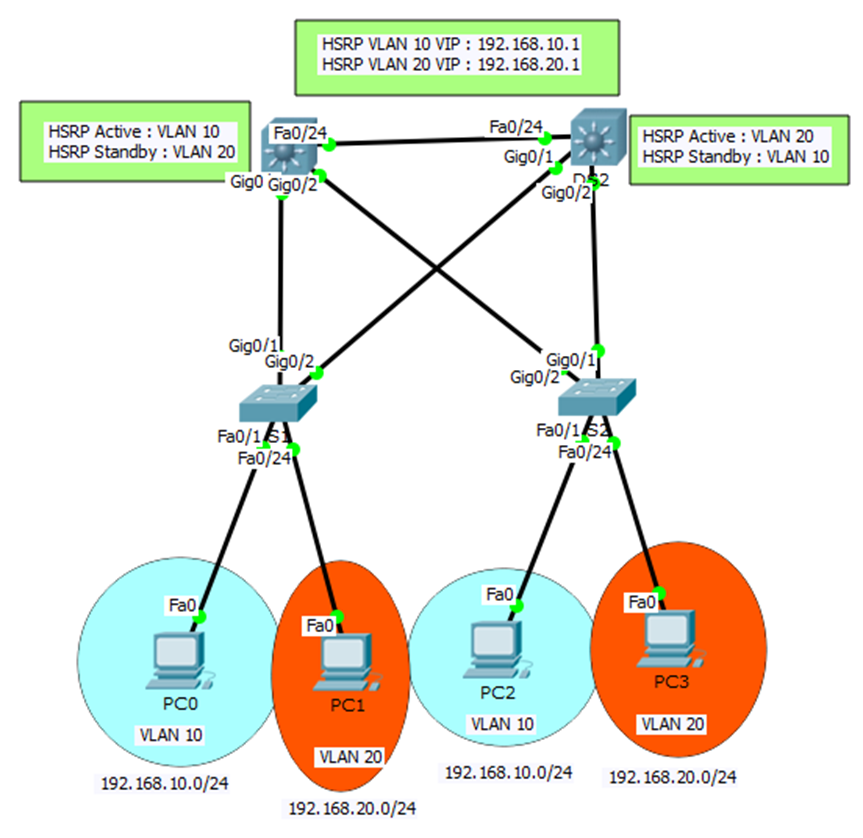

12. Complétez la topologie précédente pour obtenir la topologie suivante :

13. Analysez le résultat des chemins empruntés entre PC2 et PC3.

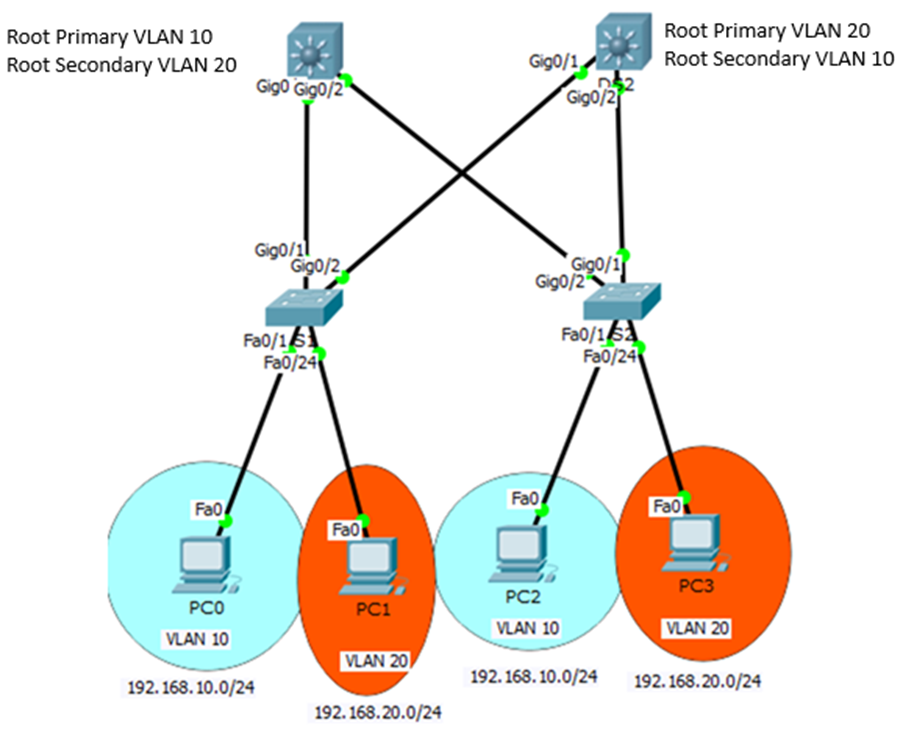

14. Réalisez la topologie ci-dessous sur Cisco Packet tracer.

15. En mode simulation envoyer un message icmp de PC1 vers PC3 en analysant le chemin emprunté.
16. En mode simulation envoyer un message icmp de PC2 vers PC4 en analysant le chemin emprunté.
17. Déterminez le commutateur qui joue le rôle pont racine pour le VLAN 10 et le VLAN 20.
18. Attribuez le rôle pont racine pour le VLAN 20 à un autre commutateur.
19. En mode simulation, analysez les chemins empruntés pour les VLAN 10 et VLAN 20.
20. Ajoutez un pont racine secondaire pour chaque VLAN.
21. Vérifiez la tolérance aux pannes.
22. Déterminez le port alternatif pour le VLAN 10 et VLAN 20.
23. Réalisez le TP en utilisant l’armoire CISCO de la salle TP.
