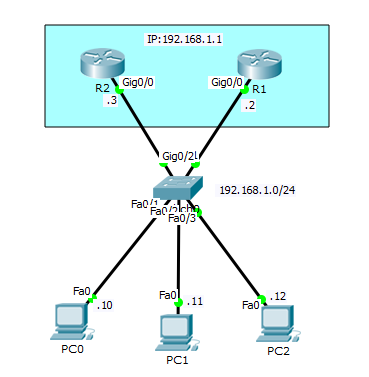

- Réaliser la topologie sur Cisco Packet tracer en utilisant le routeur Cisco 2911, le switch 2960 et le switch 3560.
2. Configurer le protocole HSRP sur R1 et R2.
3. Vérifier le bon fonctionnement du HSRP en tapant la commande ping -t 192.168.1.1 sur PC1
Puis désactiver G0/0 sur R1

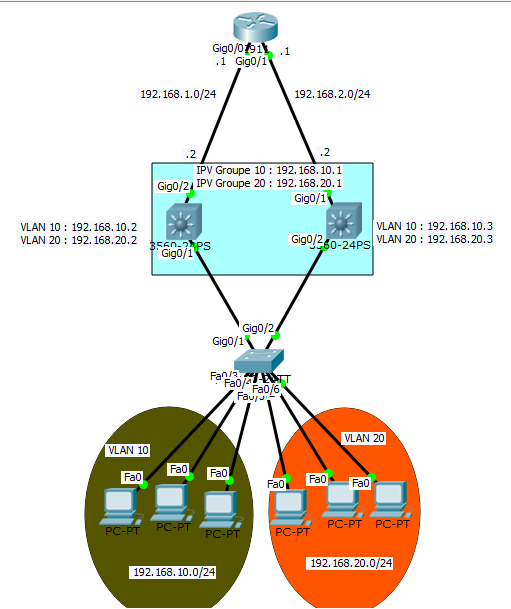

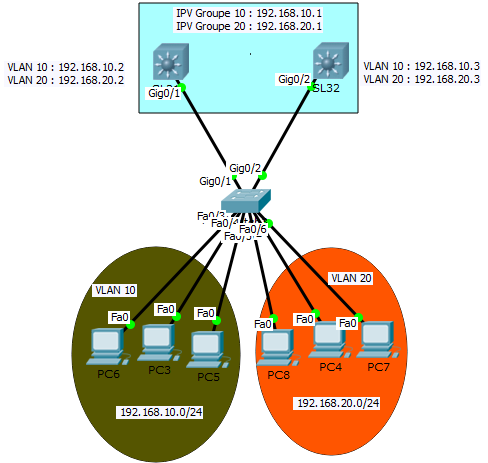

4. Réaliser la topologie suivante sur Cisco Packet tracer en utilisant le routeur Cisco 2911, le switch 2960 et le switch 3560 :
5. Compléter la topologie précédente :
6. Configurer le routage statique afin d’interconnecter toute la topologie
7. Surveiller l’état des deux liaisons vers R1 avec HSRP afin de basculer vers le Switch L3 dont la liaison est activée

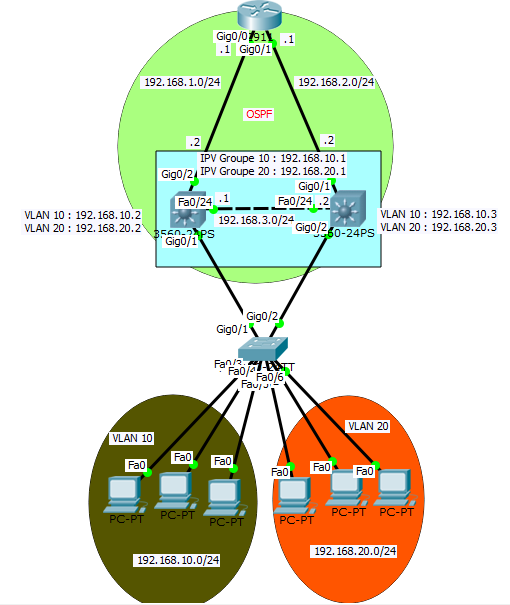

8. Cloner ou refaire la topologie précédente afin d’avoir la topologie suivante :
9. Configurer le protocole OSPF afin d’interconnecter la couche accès et la couche distribution.
10. Simuler toutes les combinaisons de pannes au niveau de la couche accès et la couche distribution.

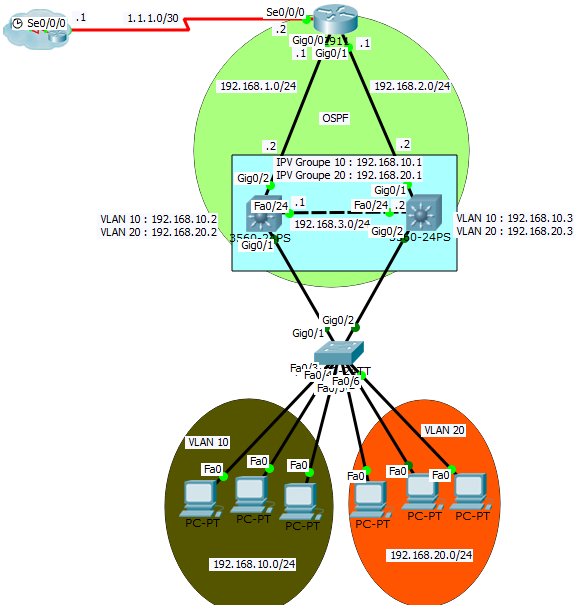

11. Compléter la topologie précédente :
12. Tester l’accès à internet sur toute la topologie.

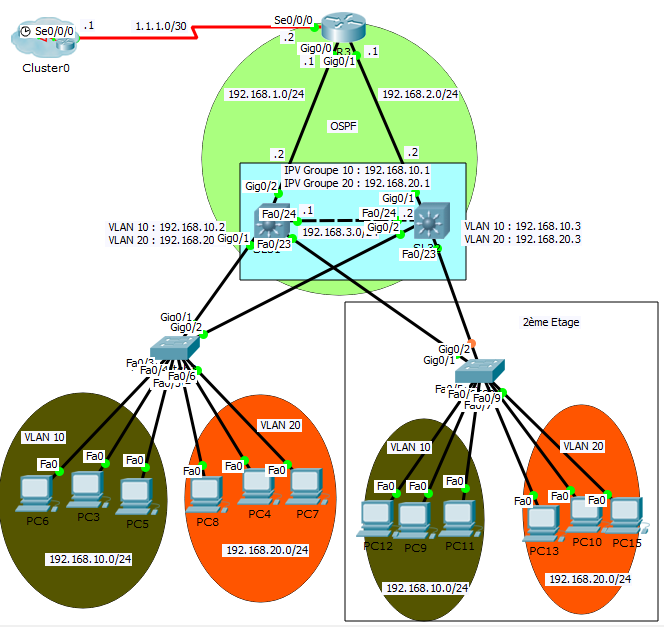

13. Compléter la topologie précédente :
14. Tester l’intégration du 2ème étage.
15. Tester la redondance au niveau de la couche accès.
