NB : Utiliser « cisco » pour tous les mots de passes.

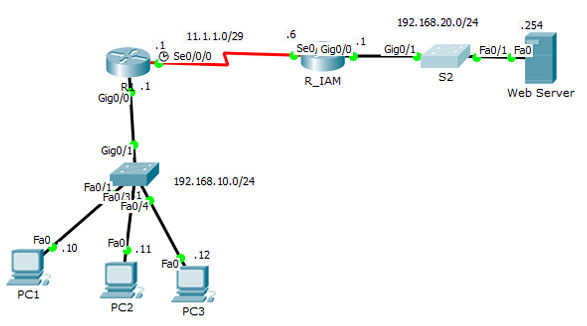

Topologie 1

- Réalisez la topologie 1 sous Cisco Packet tracer
- Sauvegardez la topologie 1 sous les noms topologie 2 et topologie 3.
- Essayez de vous connecter au serveur Web à partir du PC1.
- Configurez la NAT statique sur R1 en respectant le tableur suivant :

- Affichez les traductions NAT sur R1.
- Vérifiez le bon fonctionnement NAT en accédant au serveur Web à partir des postes
clients PC1, PC2 et PC3. - Vérifiez le bon fonctionnement NAT en mode simulation.
- Utilisez la topologie 2 afin de configurez la NAT dynamique.
- Configurez sur R1 une ACL 1 afin d’autoriser le sous réseau 192.168.10.0/24.
- Configurez la NAT dynamique sur R1 avec un pool NAT qui utilise les cinq adresses
11.1.1.1-11.1.1.5.
- Affichez les traductions NAT sur R1.
- Vérifiez le bon fonctionnement NAT en accédant au serveur Web à partir des postes
clients PC1, PC2 et PC3. - Vérifiez le bon fonctionnement NAT en mode simulation.
- Utilisez la topologie 3 afin de configurez la PAT.
- Configurez la PAT sur R1 qui utilise l’adresse publique 11.1.1.1.
- Affichez les traductions NAT sur R1.
- Vérifiez le bon fonctionnement PAT en accédant au serveur Web à partir des postes
clients PC1, PC2 et PC3. - Vérifiez le bon fonctionnement NAT en mode simulation.
